耐火澆注料預埋錨固件防氧化處理

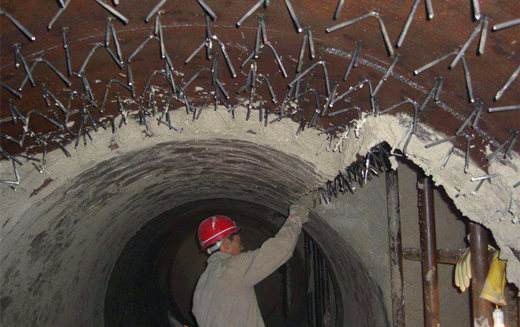

預制件是耐火澆注料的重要組成部分，預埋錨固件的質(zhì)量直接影響著耐火澆注料的使用壽命，耐溫、質(zhì)量不達標的預埋件，經(jīng)過爐膛的高溫煅燒后極容易出現(xiàn)氧化脫落的情況，從而導致耐火澆注料的大面積脫落。
因此，澆注料預埋錨固件的選擇要滿足窯爐的使用溫度，一般來講，700度以下時可選用201不銹鐵錨固件，700-1000度可選用304不銹鋼錨固件，1000度以上時應選用310不銹鋼錨固件。
錨固件的防氧化處理是影響錨固件質(zhì)量的又一要素。實驗表明，在高溫爐中燒制,埋炭燒成的鋼筋完好無損;涂防氧化涂料的鋼筋斷氧化為嚴重;澆注料作外部防氧化層的鋼筋段,由于澆注料在燒成過程中出現(xiàn)微裂紋而發(fā)生部分氧化,氧化層厚度為1~2 mm。
因此進行埋炭處理是較好的選擇。在埋炭處理時要，根據(jù)預制件的結(jié)構(gòu)特點進行局部或全部錨固埋炭處理。
下一篇： 了解這幾點，耐火澆注料壽命更長久 上一篇：水泥窯內(nèi)耐火澆注料的烘干與加熱
